裝卸磚材起吊夾具生產研發目的在于：針對現在磚材裝卸起吊存在的現實問題，提供一種夾取動作平穩、工作效率高的用于裝卸磚材的夾具。

一種用于裝卸磚材起吊夾具的制作方法

1、技術領域：

一種吊裝夾鉗，具體涉及裝卸磚材起吊夾具。

2、背景技術：

目前叉車裝卸磚材時使用的夾具多為箱式結構，其體積大且不便操作，而且兩側夾板受力不均勻，易造成磚材掉落或碼垛歪斜，降低了磚材的裝卸效率和施工的安全要求。

3、實用新型內容

裝卸磚材起吊夾具生產研發目的在于：針對現在吊石材夾板磚材裝卸起吊存在的現實問題，提供一種夾取動作平穩、工作效率高的用于裝卸磚材的夾具。

為此，石材吊裝夾鉗新型采用如下技術方案一種用于裝卸磚材的夾具，包括支架、夾板及吊桿，所述支架的兩端分別活動連接有旋轉板；所述支架包括兩平行設置的支桿及與支桿相連的連接桿；所述旋轉板一端通過夾緊液壓缸與連接桿相連接，另一端連接有夾板。所述連接桿之間設有連接座，所述吊桿與連接座相連接。為使夾板的夾持力更加均勻，并防止夾取動作過大造成磚材損壞，所述夾板內側設有墊板。

裝卸磚材起吊夾具墊板選用橡膠板。為在不需要車輛行走的情況下解決夾具在水平方向的偏離問題，石材用吊鉗夾具吊桿底部安裝有液壓馬達，所述液壓馬達通過齒輪與連接座傳動連接，所述吊桿通過軸承與連接座活動連接。為方便連接吊裝設備，所述吊桿頂端設有吊孔。石材吊鉗結構簡單，操作靈活；夾板的夾持力均勻，夾取動作平穩，碼垛齊整且不易造成磚材掉落損毀；工作效率高，節省人力。

4、具體實施方式

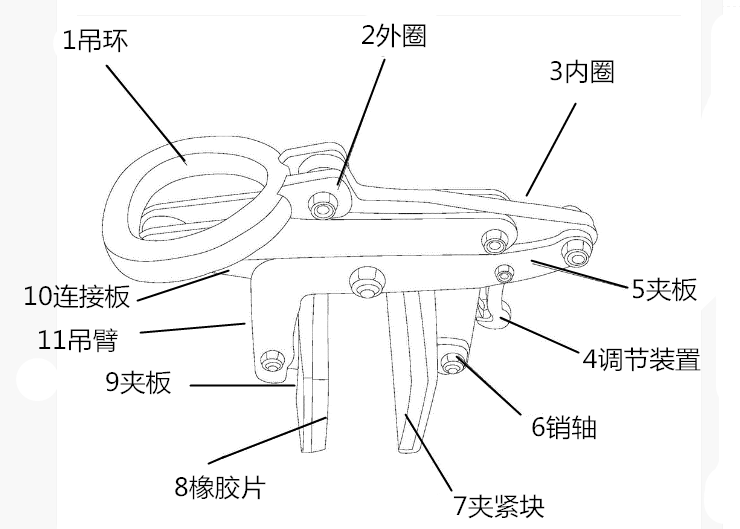

裝卸磚材的夾具，包括支架、夾板及吊桿，支架包括兩個平行設置的支桿及與支桿相連的兩個連接桿，支架兩側的支桿端部之間通過銷軸分別鉸接有旋轉板 ；旋轉板一端通過夾緊液壓缸與連接桿相連接，另一端與夾板相連接；兩連接桿間設有連接座，吊桿的底端通過軸承與連接座活動連接，吊桿 頂端設有用于連接吊裝設備的吊孔 ；夾板內側設有墊板 ；吊桿底部設有液壓馬達 ，液壓馬達通過設在連接座的齒輪與連接座傳動連接。大板夾具工作時，大理石夾具通過吊孔與吊裝設備相連接，夾取磚塊前操作夾緊液壓缸使其處于收縮狀態，以帶動旋轉板轉動并使兩側夾板張開，當夾板夾住磚塊后，再操作夾緊液壓缸使其伸展，在夾緊液壓缸伸展作用下旋轉板向夾具內側轉動，在旋轉板作用下，夾板向內側移動并夾緊磚塊。G40石材夾具內側墊板的存在，使夾板的夾持力更加均勻且不會因夾取動作過大而造成磚材損壞。石材夾具吊鉗在水平方向內發生偏轉需要進行調整或需要按照一定角度夾取安放磚塊時，啟動液壓馬達，液壓馬達驅動齒輪轉動并以此與連接座之間形成傳動，此時夾具可繞吊桿進行轉動，從而實現夾具的夾取角度調整。

裝卸磚材起吊夾具，其特征在于，所述連接桿之間設有連接座，所述吊桿與連接座相連接。

裝卸磚材起吊夾具，其特征在于，所述夾板內側設有墊板。

裝卸磚材起吊夾具，所述吊桿底部安裝有液壓馬達，所述液壓馬達通過齒輪與連接座傳動連接，所述吊桿通過軸承與連接座活動連接。

裝卸磚材起吊夾具，吊桿 頂端設有吊孔。
