萬向節是什么？
東圣生產的小型攪拌機中使用的一個部件叫萬向節也叫萬向軸，有的用戶覺得用這個部件挺好，有的用戶覺得有點多余。今天我給大家詳細的介紹一下什么是萬向軸，為什么要用這個部件。萬向軸，又稱萬向節或Universal Joint（U-Joint），是一種用于傳遞旋轉運動和扭矩的機械部件，其核心特點是允許相連的兩軸在一定角度內靈活偏轉，廣泛應用于需要適應方向變化的傳動系統。
萬向軸，又稱萬向節或Universal Joint（U-Joint），是一種用于傳遞旋轉運動和扭矩的機械部件，其核心特點是允許相連的兩軸在一定角度內靈活偏轉，廣泛應用于需要適應方向變化的傳動系統。以下是其詳細介紹：
1. 結構與類型

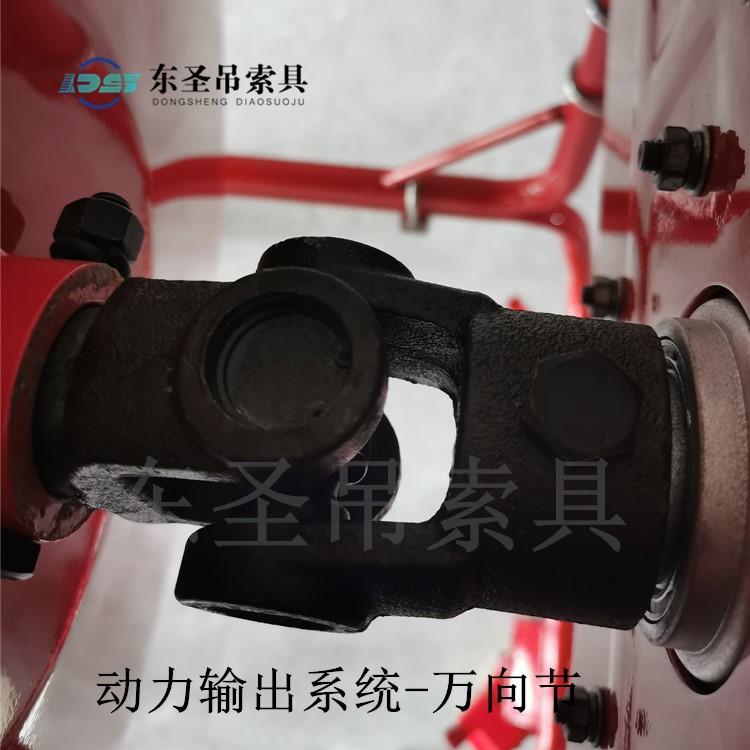

十字軸式萬向節：比較常見的類型，由兩個叉形接頭（萬向節叉）和一個十字軸組成。十字軸的四個端點通過軸承與兩個叉形接頭連接，允許兩軸在單一平面內偏轉，通常zui大角度為15°-30°。小型滾筒式攪拌機上使用的就是這種萬向節。
球籠式萬向節（CV Joint）：屬于等速萬向節，通過鋼球和球籠結構實現動力傳遞，能在更大角度（可達50°）下保持轉速恒定，常見于汽車驅動輪。
雙聯式萬向節：通過兩組十字軸組合，減少轉速波動，提升傳動平穩性。
2. 工作原理
角度適應性：當兩軸存在夾角時，萬向節通過內部鉸接結構（如十字軸或鋼球）調整自身角度，確保動力持續傳遞。
轉速波動：普通十字軸萬向節在夾角下會導致輸出軸轉速周期性波動，需成對使用或搭配等速萬向節（如CV Joint）以消除波動。
3. 應用領域
汽車傳動系統：連接變速箱與驅動橋，適應懸掛運動；驅動輪使用CV Joint。
工業機械：機床、輸送設備中傳遞動力至不同方向的部件。
航空航天：操縱舵面、發動機傳動系統。
船舶與鐵路：推進軸系中補償安裝誤差或船體變形。
4. 優勢與局限
優勢：靈活適應角度變化，結構緊湊，承載能力強。
局限：普通十字軸萬向節存在轉速波動，需維護潤滑；大角度下效率可能降低。
5. 維護與選型
維護：定期檢查軸承磨損、潤滑狀態（如注脂），及時更換老化部件。
選型要點：考慮工作角度、扭矩容量、轉速限制及環境（如耐腐蝕性）。
6. 擴展知識
等速萬向節（CV Joint）：通過特殊設計（如球籠或三叉式）確保輸入與輸出軸轉速一致，提升駕駛平順性。
柔性萬向軸：采用彈性材料（如橡膠）實現小角度補償，適用于低扭矩場景。
萬向軸作為機械傳動的關鍵組件，平衡了動力傳遞與方向適應性需求，其多樣化的設計滿足了從家用汽車到重型機械的廣泛需求。理解其類型與特性有助于優化傳動系統設計及維護。
通過以上的講解，可以發現小型混凝土攪拌機上使用萬向軸不但可以提高角度適用性，還可以消除轉速波動。所以說在小型水泥攪拌機上使用萬向軸是非常有必要的。
